DERIA - DESTRA® MODUL-Bodenheizung

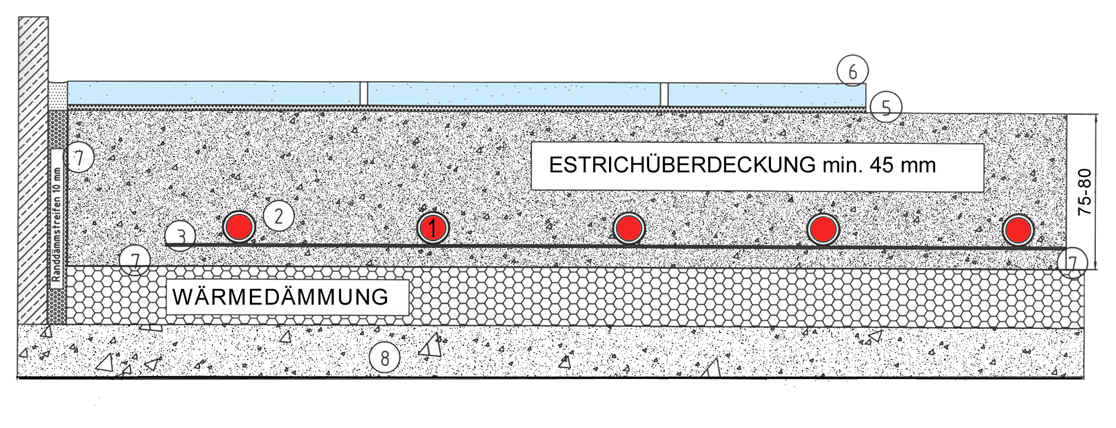

Allgemeine Bodenaufbauskizze
Legende: 1.)
DERIA-DESTRA®-Modul-Rohr (VPE mit Sperrschichte gegen Sauerstoffdiffusion)
2.) DERIA-DESTRA® Rohrclips (Rohrbefestigung)
3.) Gittermatte als Verlegeraster
4.) Estrich / Mindestüberdeckung 45 mm ( bzw. nach stat. Erfordernis)
5.) Kleber für Oberbelag ev. Feuchtigkeitssperre im Naßbereich
6.) Oberbelag
7.) PAE-Folie 0,2 mm
8.) Unterbeton (Feuchtigkeits- bzw. Dampfsperre nach bauphysikalischem
Erfordernis
